热计量分摊系统

一、室内无线温控器主要功能及特点>>>

◆无线温度采集器把用户室内温度转化成数字信号并无线发送给中继器

◆具有低温保护功能和温度校准功能,温度精度±0.5℃

◆采用470HMz无线传输方式,传输距离高达1500米,穿透6层实心的水泥墙后仍然稳定通讯;

◆接收电流6mA,发射电流10mA,休眠电流<10微安。可动态控制功耗;

◆精确调节室温,来电自动恢复设置;

◆干电池供电,安全可靠。

技术参数>>>

◆温度范围:0~39℃

◆通讯方式:470MHZ无线通讯方式

◆无线传输距离:1500米

◆控温精度:0.5℃

◆环境温度:-5~50C

◆自耗功率:100mW

◆工作电压:DC4.5V

◆防护等级:IP20

使用说明>>>

◆按温控器上任意一个按钮可以唤醒温控器液晶屏显示。

◆长按中间按钮秒钟进入设置模式,可以设置室内温度、年、月、日、星期、楼号、单元号、房间号,相应的设置项上数字会闪动,按左右两个按钮可以调节数字大小,调节完后再按一次中间按钮进入下一项的设置

◆设置完毕后,等待2秒钟自动推出设置模式

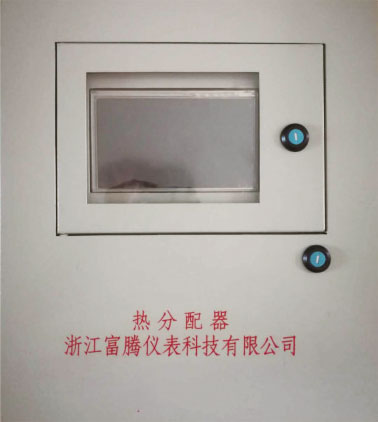

二、热量分配器


◆自动采集楼栋热量表和用户室温控制器的数据信息,根据设定的分摊周期,进行热量分摊计算;热量分摊计算周期为1h,更加准确及时;

◆根据设定的数据采集周期,自动实时采集楼栋热量表、室温控制器的全部数据信息;

◆多通讯接口和通讯方式,下行与室温控制器实时交换数据及命令;上行与中心计算机服务站实时交换数据与命令,执行上级系统指令;还具备外部显示接口、数据导入导出接口等;

◆本地现场显示,方便现场设置、测试、调试、查询、维护等;方便现场查询设备信息、用户信息、抄表数据、分摊热量、供热运行状态、故障报警信息等数据信息;室温陡降识别和处理功能

◆实时记录存储用户供暖相关信息及历史数据;包括供暖起止时间、阀门状态、室内温度、设定温度、室內平均温度、分摊热量、故障记录等;数据存储容量不受限制,可存储全部用户的供热运行数据;

◆接收中心计算机服务站的远程控制命令,统一管理用户室温控制器,控制用户供暖阀门的打开或关闭,提高供热管理质量和水平

技术参数>>>

◆工作电源:AC220V±10%/50Hz

◆设备功耗:最大工作电流<500mA,平均功耗<12W

◆带载设备数量:最多接入1024台室温控制器。

◆管理楼栋热量表:最多接入8台不同厂家、不同型号的热量表

◆热量分摊周期:1h

◆Mbus(或RS485)通讯:

  通讯协议:CJ/T188-2004《户用计量仪表数据传输技术条件》

  通讯波特率:2400bps

◆GPRS通讯:支持移动、联通信号

◆数据存储:存储>3年的全部用户供热运行数据,掉电保存时间>3年

◆工作环境条件:环境温度:(-10~55)℃:相对湿度:<80%RH

◆防护等级:IP52

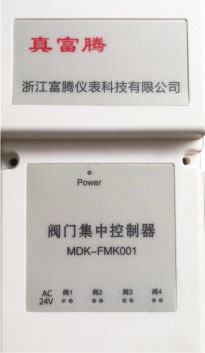

三、阀门控制器


◆接收室温度控制器发来的控阀命令,控制阀门的开关。

◆接收热分配器发来的控阀命令,控制阀门的开关。

◆采用AC24V电源供电,功率小于5W·运行安全,节能。

◆设置有优先级,热分配器的级别最高,可以远程控制阀门的开关

◆远程控制在开的状态下,各住户的温控器才能控制本户的阀门。

主要技术参数>>>

◆执行标准:JGJ173-2009《供热计量技术规程》

◆工作电源:AC24V

◆工作介质温度:(0.5~90)℃

◆工作环境条件:环境温度:(-10~55)℃;相对湿度:<80%RH

◆防护等级:IP54

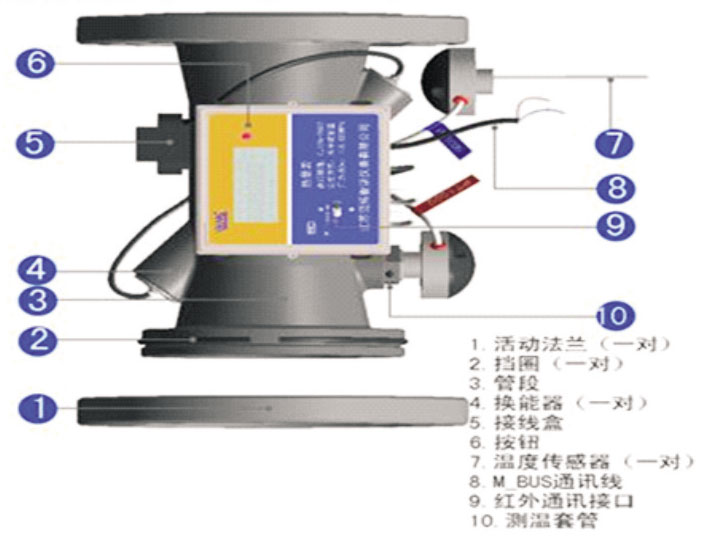

四、楼栋热量表

产品特点>>>

◆动态流量补偿算法,实现流量的精确测量;

◆温度传感器采用进口高精度PT1000保证测量精度;

◆电子运算单元采用美国TI公司MsP430系列16位微处理器,先进的微功耗设计;

◆完善的补偿算法,智能化的计量自诊断和监控功能;

◆结构紧凑,一体化设计结构牢固抗破坏性好;

◆冷热两用,安装在进水、回水两用;

◆积分仪外挂式结构,方便用户观察与操作;

◆脉冲输岀、mbus接口或485接口,可实现数据远传,集中控制(可选)

◆始动流量极小

◆控制方式:三位浮点或模拟量(0-10V或4~20mA)


技术参数>>>

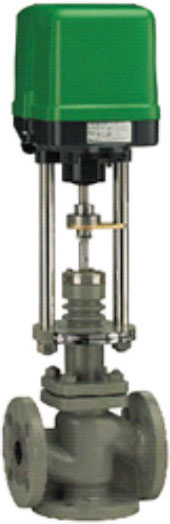

五、电动调节阀


◆二通平衡式阀体,能克服高压差系统的不平衡力。常用于开式系统。

◆阀杆密封加载组合式弹簧自调节“V”型密封圈。永无外漏

◆阀门内部采用双密封技术,可保证“0”泄漏。(需定制)

◆国产电动执行器加载国产阀体,质保两年。

技术参数>>>

◆阀门口径:DN50-DN200mm

◆二通平衡式、三通分流、三通合流

◆阀门内件:镍钢、不锈钢

◆水阀耐温:2℃~150℃;蒸汽阀耐温:2℃~180℃

◆工作压力:PN1.6Mpa

◆阀门材质:灰铸铁、球磨铸铁、铸钢

◆执行器扭力:1800N-10000N

六、电动温控阀


◆电动温控阀通径大,水压损失小,停电不关闭,执行器耐用性能好。

◆采用同步电机驱动、到位自动断电、功率消耗低,动作灵活,阀门柔性开启,能有效防止水锤

◆阀体内部采用独特的弹性双层密封结构,因而泄露少,并且阀门运行到位后电机不承受任何压力,电机寿命更长。

◆驱动器和阀体之间采用螺纹连接,可在设备、管道安装完后再装,方便安装,更利于提高安装工效;拆掉驱动器球阀可用普通工具开关。

◆阀轴与阀体之间采用特殊氟隆的填料及双0形环,可安全密封。

◆驱动器采用密封结构,电器部分不受环境潮气影响。

技术参数>>>

◆驱动电源:AC230V±10%,50/60Hz;

◆功率消耗:6VA(仅当阀门启,闭时);

◆电机类别:同步电机

◆公称压力:1.6Ma;

◆关闭压力:0.6Ma(二通)
